Gewinde-Ratgeber
So ermitteln Sie in nur 4 Schritten das Gewinde Ihres Perlators.
Zur Installation des Alb Filter Duo kann je nach Art der Wasserhahn-Armatur ein Adapter benötigt werden. Dieser Ratgeber hilft Ihnen das Gewinde Ihres Perlators zu ermitteln und den richtigen Adapter für Ihre Armatur zu bestimmen.
Inhalt dieses Artikels

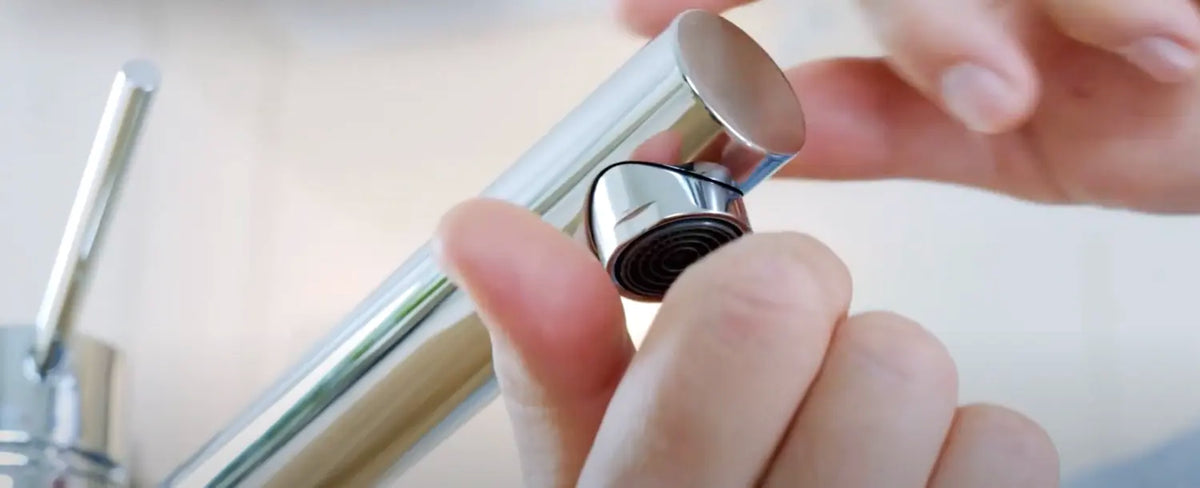

Schritt 1:
Perlator / Strahlregler ausbauen
Die meisten Wasserhähne verfügen über einen Strahlregler, auch Perlator genannt. Um das Gewinde des Perlators ermitteln zu können, müssen Sie diesen mit einer Drehung nach links (gegen den Uhrzeigersinn) ausschrauben. Viele Perlatoren können per Hand ausgeschraubt werden, für einige wird ein geeignetes Werkzeug wie z.B. ein Perlator-Schlüssel oder eine Münze benötigt.
WICHTIG: Mit dieser Anleitung ermitteln Sie nicht das Gewinde Ihres Wasserhahns (nur indirekt), sondern das Ihres Perlators, da dieser Wert zur Bestimmung eines entsprechenden Adapters benötigt wird.
Schritt 2:
Gewindart des Perlators ermitteln

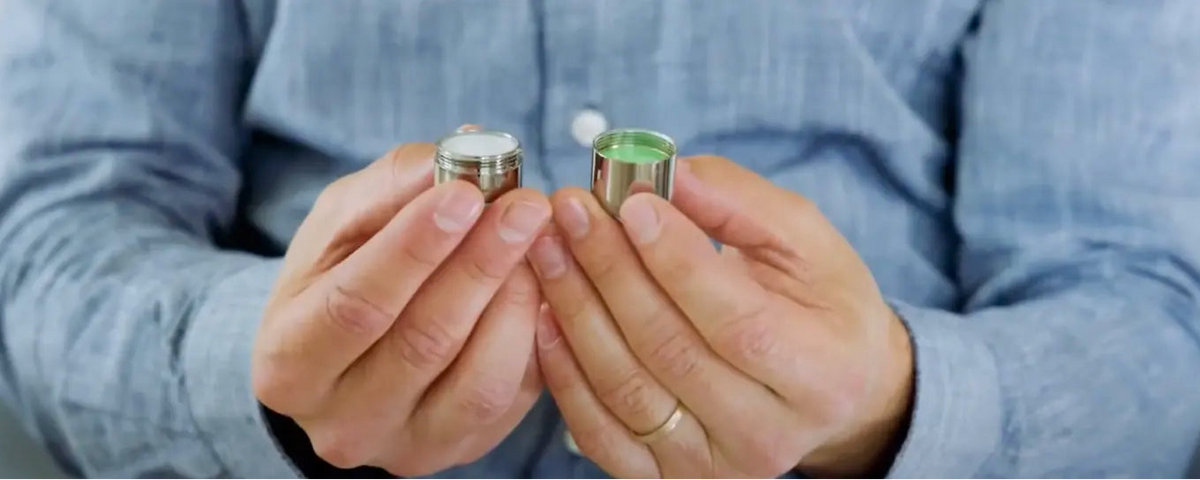

Welches Gewinde können Sie bei Ihrem Perlator erkennen?
Außengewinde
Um ein Außengewinde handelt es sich, wenn die Zahnung,
wie in dieser Abbildung, nach außen zeigt.
Haben Sie ein Außengewinde ermittelt beachten Sie in den folgenden Schritten bitte nur die Ausführungen in Magenta.
Innengewinde
Um ein Innengewinde handelt es sich, wenn die Zahnung nach innen zeigt.
Haben Sie ein Innengewinde ermittelt beachten Sie in den folgenden Schritten bitte nur die Ausführungen in Blau.
Außengewinde
Um ein Außengewinde handelt es sich, wenn die Zahnung nach außen zeigt.
Haben Sie ein Außengewinde ermittelt beachten Sie in den folgenden Schritten bitte nur die Ausführungen in Magenta.
Innengewinde
Um ein Innengewinde handelt es sich, wenn die Zahnung nach innen zeigt.
Haben Sie ein Innengewinde ermittelt beachten Sie in den folgenden Schritten bitte nur die Ausführungen in Blau.
Schritt 3:

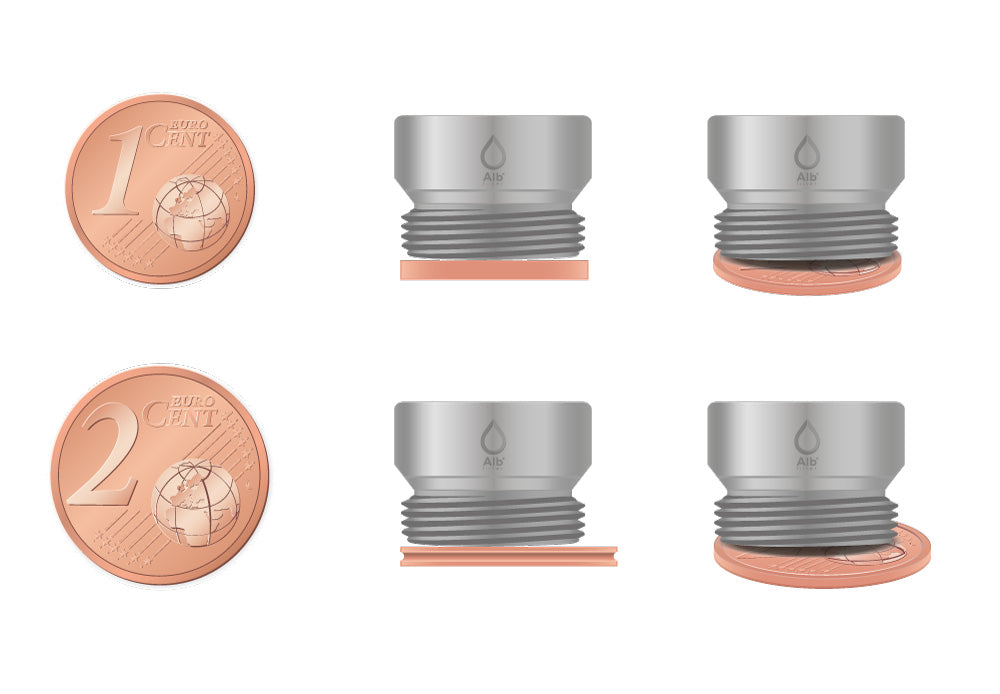

Gewindegröße des Perlators ermitteln

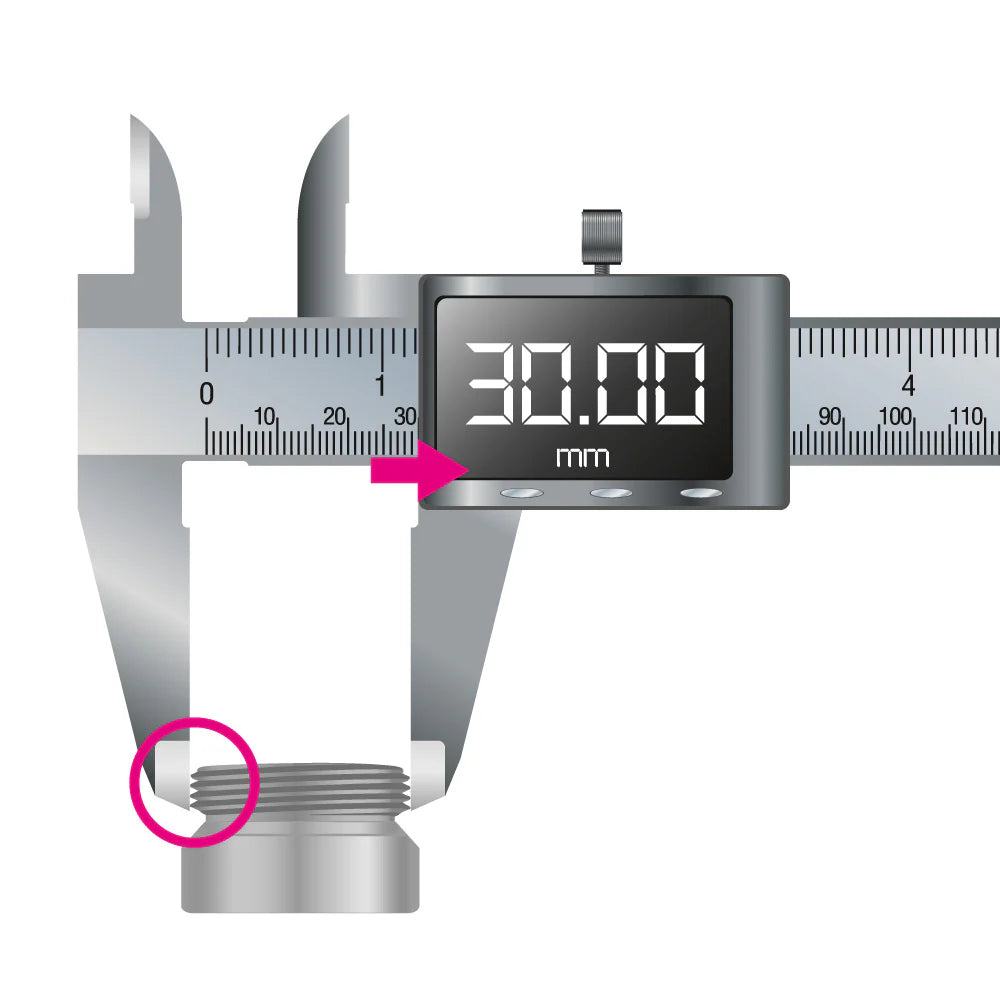

Außengewinde (AG)
mit Messschieber ermitteln
Genauigkeit: hoch - sehr hoch
Gemessen wird das Gewinde an der Außenkante der Zahnung. Bringen Sie dafür den Messschieber wie in nachfolgenden Abbildung in Position und lesen den Wert ab.

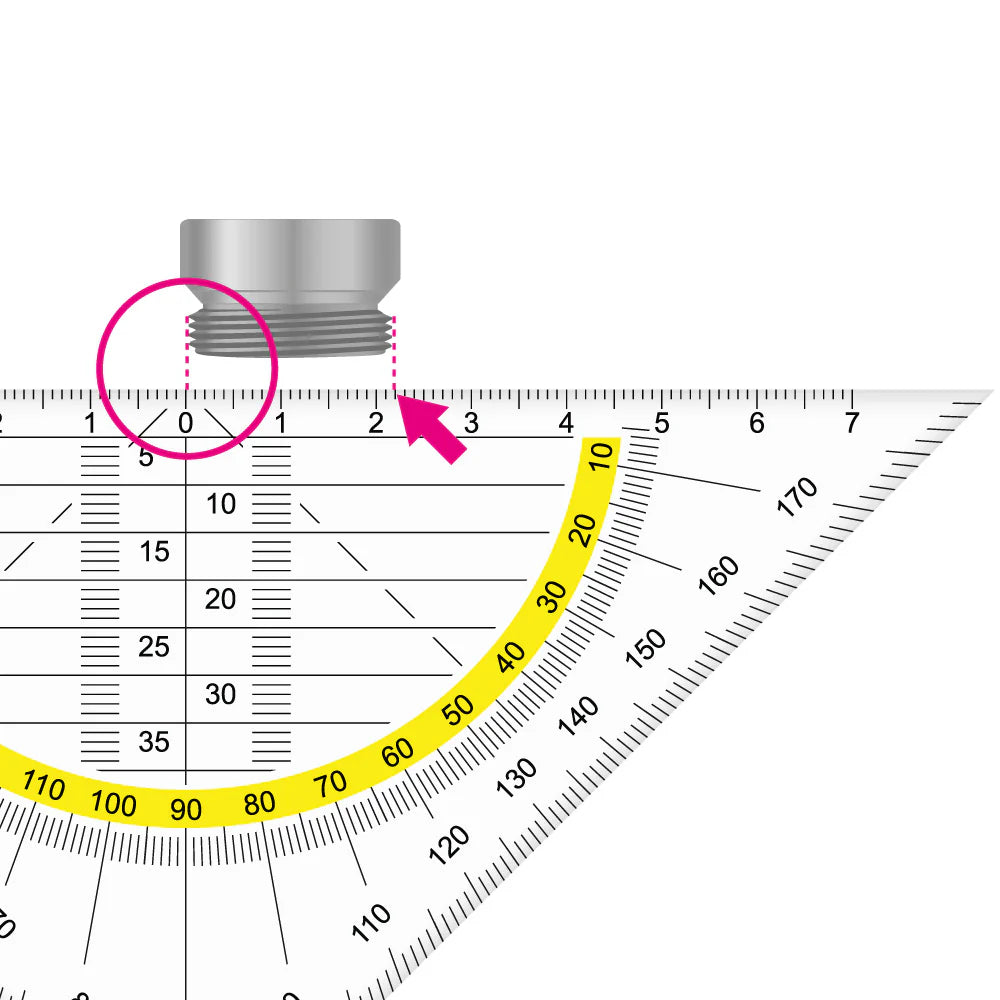

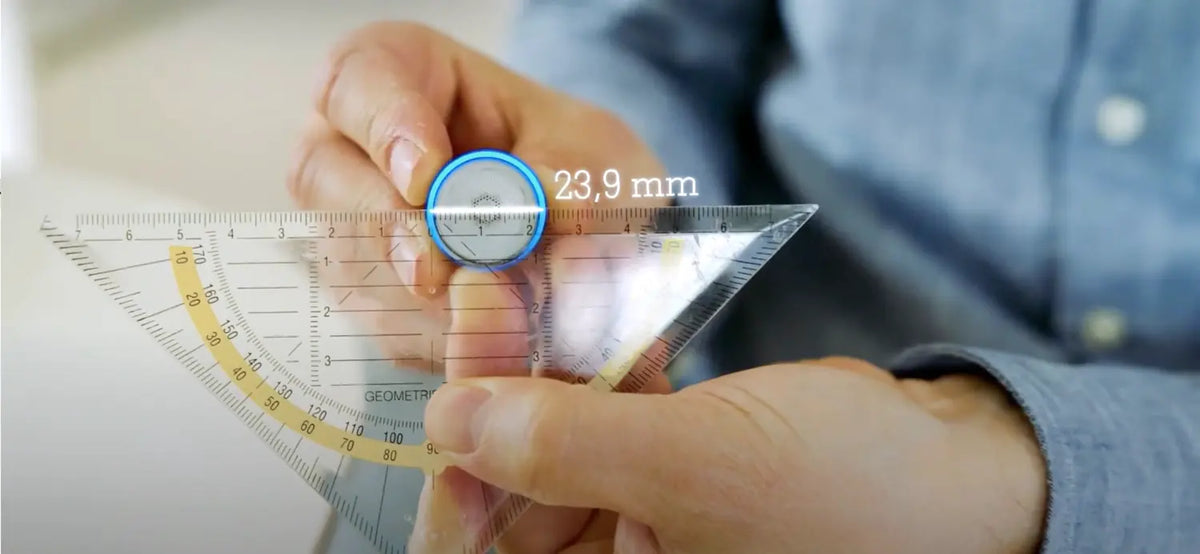

Außengewinde (AG)
mit Lineal ermitteln
Genauigkeit: Mittel
Platzieren sie den Nullwert des Lineals an der Außenkante der Zahnung. Lesen Sie nun den mm-Wert auf der gegenüberliegenden Seite des Gewindes ab.
HINWEIS: Durch das außen liegende Gewinde ist eine Bestimmung eines AGs mit dem Lineal einfacher als ein IG.

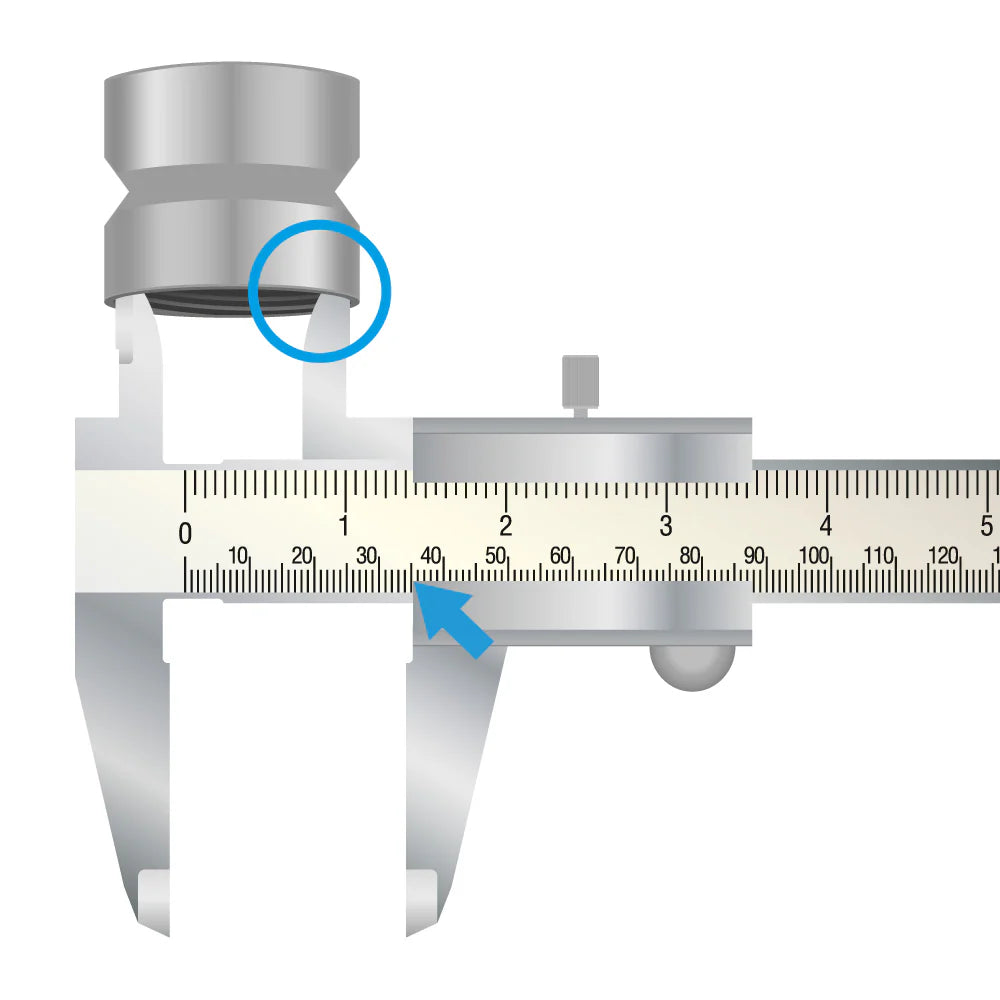

Innengewinde (IG)
mit Messschieber ermitteln
Genauigkeit: hoch - sehr hoch
Platzieren sie den Nullwert des Lineals an der Innenkante der Zahnung. Lesen Sie nun den mm-Wert auf der gegenüberliegenden Seite des Gewindes ab.

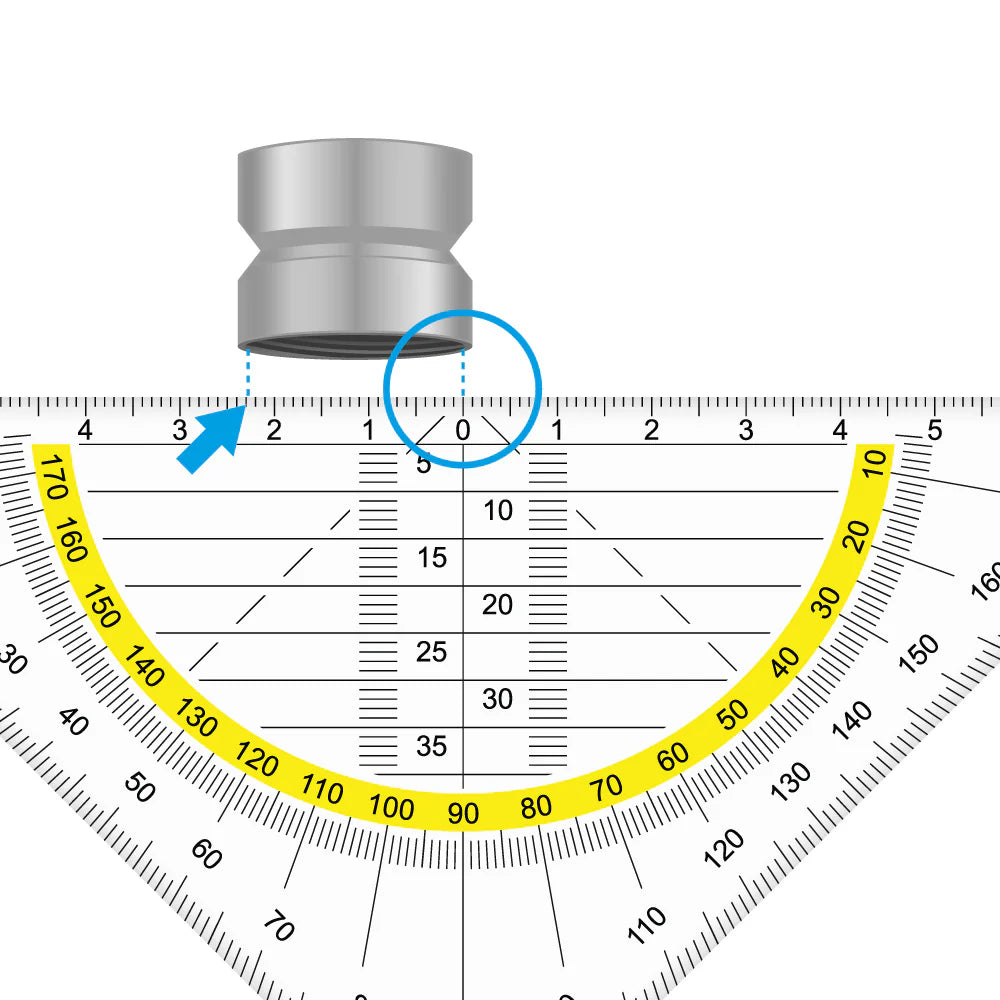

Innengewinde (IG)
mit Lineal ermitteln
Genauigkeit: Mittel
Platzieren sie den Nullwert des Lineals an der Innenkante der Zahnung. Lesen Sie nun den mm-Wert auf der gegenüberliegenden Seite des Gewindes ab.
Alternativ: Bedienungsanleitung
Falls ein Bediensungsanleitung der Armatur vorhanden ist, lassen sich die genauen Gewindegrößen oft auch aus dieser entnehmen.
Schritt 4:
Ermittelten Wert mit Tabelle Abgleichen
Tabelle Außengewinde (AG)
Suchen Sie den von Ihnen gemessenen Wert am Außengewinde des Perlators und vergleichen Sie diesen mit der Tabelle. In der rechten Spalte erfahren Sie die Bezeichnung des benötigten Adapters um den Alb Filter Duo an Ihrer Armatur befestigen zu können.
| Durchmesser Außengewinde Perlator (in Millimeter) | Benötigter Gewindeadapter (Feingewinde) | |
|---|---|---|
| 15,8 mm (M16 AG) | ► | M22 AG → M16 AG |
| 16,3 mm (M16,5 AG) → Häufig bei IKEA | ► | M22 AG → M16,5 AG In den Warenkorb > |
| 17,8 mm (M18 AG) | ► | M22 AG → M18 AG |
| 18,3 mm (M18,5 AG) → Häufig bei IKEA | ► | M22 AG → M18,5 AG In den Warenkorb > |
| 19,8 mm (M20 AG) | ► | M22 AG → M20 AG |
| 20,8 mm (M21 AG) | ► | M22 AG → M21 AG |
| 21,3 mm (M21,5 AG) → Selten | ► | M22 AG → M21,5 AG In den Warenkorb > |
| 21,8 mm (M22 AG) | ► | M22 AG → M22 AG |
| 23,8 mm (M24 AG) | ► | M22 AG → M24 AG |
| 27,8 mm (M28 AG) | ► | M22 AG → M28 AG |
| Gemessen | Benötigter Adapter |
|---|---|
| 15,8 mm (M16 AG) | M22 AG → M16 AG In den Warenkorb > |
| 16,3 mm (M16,5 AG)* | M22 AG → M16,5 AG In den Warenkorb > |
| 17,8 mm (M18 AG) | M22 AG → M18 AG In den Warenkorb > |
| 18,3 mm (M18,5 AG)* | M22 AG → M18,5 AG In den Warenkorb > |
| 19,8 mm (M20 AG) | M22 AG → M20 AG In den Warenkorb > |
| 20,8 mm (M21 AG) | M22 AG → M21 AG In den Warenkorb > |
| 21,3 mm (M21,5 AG)** | M22 AG → M21,5 AG In den Warenkorb > |
| 21,8 mm (M22 AG) | M22 AG → M22 AG In den Warenkorb > |
| 23,8 mm (M24 AG) | M22 AG → M24 AG In den Warenkorb > |
| 27,8 mm (M28 AG) | M22 AG → M28 AG In den Warenkorb > |
* häufig bei IKEA-Wasserhähnen
** selten
Tabelle Innengewinde (IG)
Suchen Sie den von Ihnen gemessenen Wert am Innengewinde des Perlators und vergleichen Sie diesen mit der Tabelle. In der rechten Spalte erfahren Sie die Bezeichnung des benötigten Adapters um den Alb Filter Duo an Ihrer Armatur befestigen zu können.
| Durchmesser Innengewinde Perlator (in Millimeter) | Benötigter Gewindeadapter (Feingewinde) | |
|---|---|---|
| 14,9 mm (M16 IG) | ► | M22 AG → M16 IG In den Warenkorb > |
| 16,9 mm (M18 IG) | ► | M22 AG → M18 IG In den Warenkorb > |
| 18,9 mm (M20 IG) | ► | M22 AG → M20 IG In den Warenkorb > |
| 20,9 mm (M22 IG) | ► | Kein Adapter benötigt |
| 22,9 mm (M24 IG) | ► | M22 AG → M24 IG In den Warenkorb > |
| 26,9 mm (M28 IG) | ► | M22 AG → M28 IG In den Warenkorb > |
| Gemessen | Benötigter Adapter |
|---|---|
| 14,9 mm (M16 IG) | M22 AG → M16 IG In den Warenkorb > |
| 16,9 mm (M18 IG) | M22 AG → M18 IG In den Warenkorb > |
| 18,9 mm (M20 IG) | M22 AG → M20 IG In den Warenkorb > |
| 20,9 mm (M22 IG) | Kein Adapter benötigt |
| 22,9 mm (M24 IG) | M22 AG → M24 IG In den Warenkorb > |
| 26,9 mm (M28 IG) | M22 AG → M28 IG In den Warenkorb > |
So installieren Sie Ihren Alb Filter Duo mit Adapter
In 3 Schritten installiert
- Perlator abschrauben
- Passenden Adapter einschrauben
- Alb Filter Duo am Adapter festschrauben
Weitere Informationen / Hilfe
Gewinderatgeber als Video:
In unserem Ratgeber-Video zum Thema Gewinde und Adapter erklärt Patrick anhand von praktischen Beispielen wann man einen Adapter benötigt, warum es unterschiedliche Adapter gibt und wie man ein Gewinde richtig bestimmt.
Feingewinde <> Grobgewinde
Sie konnten Ihr Gewinde nicht ermitteln? Dann handelt es sich bei Ihrem Gewinde möglicherweise um ein – eher wenig verbreitetes – Grobgewinde (Rohrgewinde).
Im Gegensatz zu einem Feingewinde liegen die einzelnen Spiralen bei einem Rohrgewinde weiter auseinander und sind tiefer eingeschnitten. Sie können messen wie weit die Spiralen (Windungen) auseinander liegen. Bei ca. 1mm Abstand haben wir es mit einem Feingewinde zu tun, bei größeren Abständen könnte es sich um ein Rohrgewinde handeln.
Maße von Rohr- oder Grobgewinden:
3/8 Zoll Außengewinde (Gewindedurchmesser: 16,7 mm)
1/2 Zoll Außengewinde (Gewindedurchmesser: 21,0 mm)
3/8 Zoll Innengewinde (Gewindedurchmesser: 15,3 mm)
Individuelle Hilfe!
Gerne helfen wir Ihnen dabei das richtige Gewinde Ihres Perlators zu ermitteln.
Bitte fotografieren Sie Ihren Strahlregler / Perlator mit anliegendem Maßband, Lineal oder Messschieber. Gehen Sie dabei wie folgt vor:
- Den abgeschraubten Perlator legen Sie auf einen gleichmäßigen Untergrund und fotografieren diesen von schräg oben. Die Seite mit dem Gewinde muss oben liegen.
- Halten Sie ein Maßband (am besten ein Messschieber), alternativ auch Zollstock, diagonal über das Gewinde des Perlators. Hier ist es wichtig, dass wir abschätzen können wie breit der Durchmesser ist.
- Zuletzt benötigen wir noch ein Bild Ihres Wasserhahns, um die Anschluss-Situation besser einschätzen zu können (ist der Brausekopf vielleicht ungeeignet?)
Schicken Sie uns die Bilder bitte per Mail an: [email protected]
Kostenloser Adapter-Tausch
Wir empfehlen Ihnen, das Gewinde Ihres Wasserhahns zu überprüfen, bevor Sie den Alb Filter Duo kaufen.
Falls der im Lieferumfang enthaltene M24-Adapter nicht zu Ihrem Wasserhahn passt, sind wir gerne bereit, diesen auszutauschen. Bitte kontaktieren Sie uns damit wir den für Sie passenden Adapter ermitteln können.
Für Kunden in Deutschland übernehmen wir die Versandkosten des ersten Austauschadapters. Der Rückversand des nicht benötigten Adapters ist vom Kunden zu tragen. Senden Sie uns hierzu einfach eine E-Mail mit den Details zum gewünschten Adapter sowie Ihrer Bestell- oder Auftragsnummer.
